水运仪象台
展品信息
展品简介
水运仪象台是一座大型的天文钟，由北宋官员苏颂、韩公廉等人设计施工，于公元1092年建成。它集计时报时、天文观测和星象显示三项功能于一体，是当时世界上最先进，技术综合程度最高的大型机械装置。
这座天文钟的结构分为三层：顶层为浑仪，用于观测星空，上方的屋形面板在观测时可以揭开;中层为浑象，用于显示星空;底层为动力装置及计时、报时机构，通过齿轮传动系统与浑仪、浑象相联，使这座三层结构的天文装置环环相扣，达到与天体同步运行的目的。
水运仪象台正面的底层，为塔形报时装置，塔的最上一层有3个木人，中间着绿衣者每到一刻击鼓一声，右侧穿红衣者每到时初摇铃一次，左侧紫衣木人每到时正叩钟一下;最下两层为夜间值更者，举牌显示更点，并敲击金钲告诉人们某个更点已至。整个报时装置巧妙地利用了160多个小木人，钟、鼓、铃、钲四种乐器，不仅可以显示时、刻，还能报昏、旦时刻和夜晚的更点。
水运仪象台以水为动力，但并非只是简单地用水冲击水轮，而是通过精巧的机械设计，利用流量稳定的水流实现等时精度很高的回转运动，藉以计时。水运仪象台的机械传动装置，类似现代钟表的擒纵器，被英国的李约瑟认为“很可能是欧洲中世纪天文钟的直接祖先”。

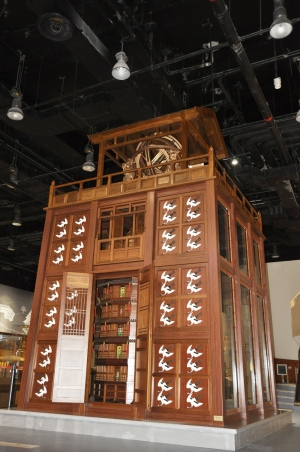

此展品参照苏颂编撰的《新仪象法要》一书复原，体积为原物的1/2大。
