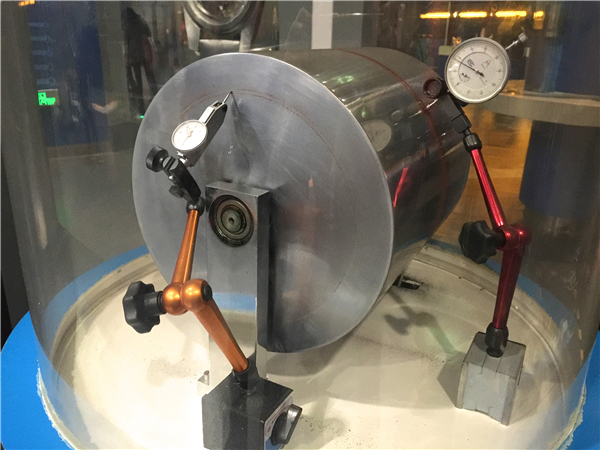

展品简介
百分表是利用精密齿条齿轮机构制成的表式通用长度的测量工具，主要用于测量制件的尺寸和形状、位置误差等。最早的百分表是美国的B.C.艾姆斯于1890年制成的。
百分表的工作原理，是将被测尺寸引起的测杆微小直线移动，经过齿轮传动放大，变为指计在刻度盘上的转动，从而读出被测尺寸的大小。百分表是利用齿条齿轮或杠杆齿轮传动，将测杆的直线位移变为指针的角位移的计量器具。由于圆刻度盘标有 100个等分刻度，故得名百分表。百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线并估读一位（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。所以百分表的读数准确度为0.01mm。
百分表的一个非常重要的应用就是用来测量形状和位置误差等机械测量，如圆度、圆跳动、平面度、平行度、直线度等，利用百分表来测量机械形位误差有个非常简单且效率高的方法，就是可以直接利用我们的数据分析仪连接百分表来测量，无需人工读数，数据分析仪软件可对百分表数据进行采集及分析数据，并计算出各测量结果，可以大大提高测量效率。
百分表是美国的B.C.艾姆斯于1890年制成的，常用于形状和位置误差以及小位移的长度测量。想了解百分表的操作方法吗？快去产品下体验吧！
