用Arduino打造签到记录器——《无线电》2013.06
2013-07-18 14:59:04前些天，教我们IC卡应用的老师让我们自己设计一个有关无线射频卡（RFID）的应用，我想起寒假在家时，有亲戚和我说“现在上班都高级了，到了单位还得打卡签到”，这不就是无线射频卡的一个应用吗？于是我就萌生了做一个签到记录器的想法。从买器件到搭电路，再到写程序，断断续续半个月的时间，终于把签到记录器做出来了。在此我写一写制作过程中的一些心得经验。
方案设计
本系统是基于Arduino搭建的签到记录器，主要功能是记录签到人的ID和签到时间，并以TXT文本文件的形式储存到SD卡中。首先来看看我的签到记录器的系统框图吧（见图1）。我用的Arduino版本是UNO，上面的主控芯片为ATmega328，具有32KB的ROM和2KB RAM，足够我折腾了（实际程序全部写完才用了23KB）。再加上Arduino提供了各种库文件，把复杂的底层硬件操作隔离，使编程简单了许多。其实我用Arduino最主要的原因还是因为它有现成的SD库，可以简单实现文件系统，而文件系统正是我最头疼的地方。

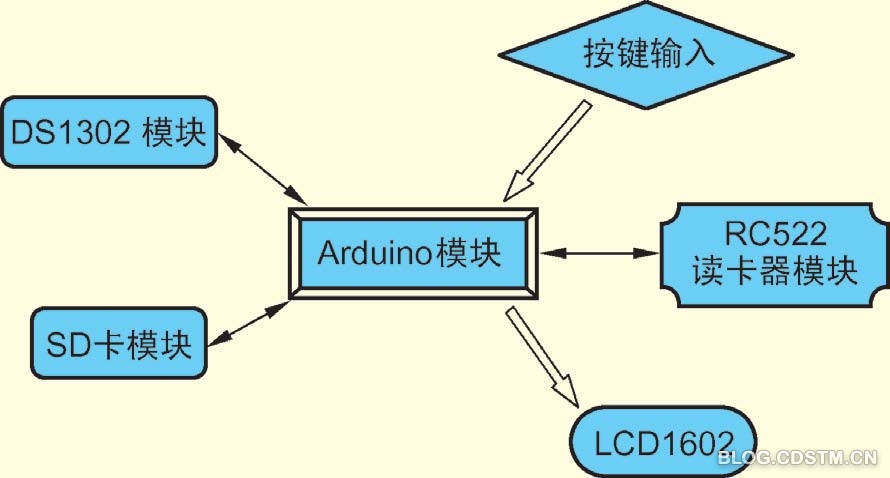

图1 签到记录器系统框图
时钟芯片我用的是DS1302，主要是用来获取当前时间。这可能是时钟芯片里最弱的一款了吧？晶体振荡器配不好会影响走时的准确（要用6pF的晶体振荡器，走时才能准确）。我买的这个DS1302模块，走时就偏快，不过它自带电池，所以不用担心断电后时间丢失。
SD卡模块带有SPI接口，用来存储签到人的ID和签到时间。这里，我提醒大家一下，一定要买3.3V/5V I/O口兼容的那种，我就在这上面栽了跟头，一开始买的SD卡模块I/O口不带3.3V/5V电平转换，ArduinoUNO的I/O口是5V的，而SD卡是3.3V的，所以直接连接时不能用。一开始我还以为是我的SD卡不兼容，后来换了个3.3V/5V I/O口兼容的SD模块，才能正常读取数据。
射频读卡器我用的是飞利浦的RC522，这个模块在网上比较多，价格也不贵，可读、可写，还可以加密，扩展性比较强，同时也是SPI接口。之前我也在2012年第12期《无线电》杂志上看到过这个芯片的使用方法，所以就选用了它。这里再多说一句，这个模块的I/O口也是3.3V的，所以也要用3.3V/5V
I/O口兼容的模块，不过我在网上没找到，无奈之下只好再买个 3.3V/5V I/O口电平转换模块。显示模块我用的是LCD1602，这是最常见的LCD，就不多介绍了。按键用了3个微触按键，用来控制系统切换各种模式和调整数据等。
下面来看看这些模块的合影（见图2）吧，也给大家一个参考。
图2 所有模块
未完。。。
全文详见《无线电》2013.06
