玩转Tick tock智能闹钟——《无线电》2014.05

2014-05-30 10:34:14

全国少年电子技师制作大赛项目辅导


Arduino+Tick Tock扩展板

27536

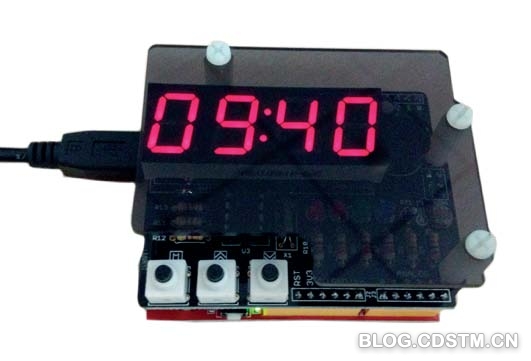

Tick Tock扩展板是一款适合初学者学习基础焊接技术、识别常用元器件、初步了解Arduino编程控制的综合套件,内含最常用的一些电子元器件,包括LED、按键、数码管显示屏、蜂鸣器等。在完成焊接、组装后,你会得到一个电子闹钟,当然也可以把它改编成其他的创意。

 27537

■ 图1 焊接工具

27538

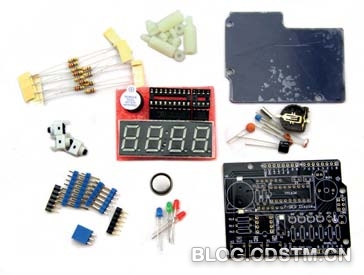

■ 图2 套件实物

这块Tick Tock扩展板上面需要焊接的元器件种类比较多,既有常见的1/8W电阻、瓷片电容、小电解电容,又有LED、电池盒、插针和开关。阻容件的引脚和电路板上对应的焊盘都比较细小,焊接相对简单。电池盒、插针这类元件的引脚比较粗壮,对应的焊盘也比较大,需要具备一定的焊接技巧。LED、光敏电阻和晶体振荡器这类无法承受过高焊接温度的元件,对焊接工具也提出了一定要求。

我使用的焊接工具是936焊台,这个规格的焊台在国内有多个品牌,技术上已经很成熟了,一套焊台的零售价格在150元左右。936焊台最大的特点是可以精确设置温度(一般为200~480℃),可以搭配多种烙铁头,最常用的是刀型烙铁头,此外还有防静电(ESD)和无铅焊台。元件剪脚工具是一只偏口钳,市场上很常见,价格在30元左右。焊锡是普通的0.5mm含松香焊锡丝。我使用的工具如图1所示。

为了确保焊接质量,如果使用普通的恒温内热式电烙铁,功率应该不低于40W。烙铁头最好为刀型,以应对多种部位的焊接。偏口钳和焊锡没有太高的要求,选择市场上的常见的品牌就可以了。

下面开始正式组装。实物见图2PCB上的编号和元器件对应关系见图3和表1,扩展板的焊接过程这块Tick Tock扩展板上面需要焊接的元器件种类比较多,既有常见的1/8W电阻、瓷片电容、小电解电容,又有LED、电池盒、插针和开关。阻容件的引脚和电路板上对应的焊盘都比较细小,焊接相对简单。电池盒、插针这类元件的引脚比较粗壮,对应的焊盘也比较大,需要具备一定的焊接技巧。LED、光敏电阻和晶体振荡器这类无法承受过高焊接温度的元件,对焊接工具也提出了一定要求。我使用的焊接工具是936焊台,这个规格的焊台在国内有多个品牌,技术上已经很成熟了,一套焊台的零售价格在150元左右。

未完。。。

全文详见《无线电》2014.05
