制作“少年电子技师”LED节能徽章-《无线电》2014.06

2014-06-25 11:10:49

2014全国青少年电子信息与智能控制大赛辅导项目

27832

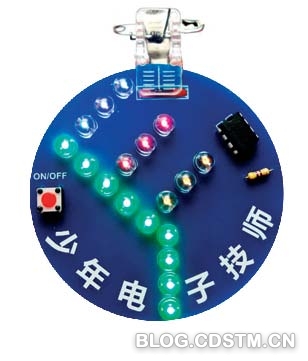

“少年电子技师”LED徽章是一款适合初学者认识电子元器件、练习焊接的制作项目,它由18LED3黄、3红、9绿、3蓝)、1个电阻、1个单片机、1个按钮、2个纽扣电池、1块印制电路板、1个夹子组成。单片机中已经存储有编好的程序,焊接完成后即可控制各个LED,按一定顺序点亮、熄灭。

通过这个项目可以学会:

1)辨别外观一致、但发不同颜色光的LED的颜色;

2)辨别LED的正、负引脚;

3)辨别IC插接方向;

4)熟悉基础焊接要领。

下面介绍一下徽章的制作过程,请尽量按给定步骤顺序制作。注意最后焊接电池,中间不要带电操作。制作时电烙铁温度请控制在250~350℃,小心烫伤。

制作过程

1步:准备元器件。在套件中找出所有要用的元器件,并检查数量是否正确,外观是否有损坏。

元器件清单

1 印制电路板 1

2 单片机 1

3 470Ω、1/4W电阻1

4 5mm草帽LED(红色) 3

5 5mm草帽LED(绿色) 9

6 5mm草帽LED(蓝色) 3

7 5mm草帽LED(黄色) 3

8 CR2032纽扣电池 2

9 微动开关 1

10 夹子 1

2步:使用套件中的纽扣电池测试LED,看是否可以点亮,点亮后是什么颜色,并按不同颜色分组码放。

27833

3步:将LED插到电路板上。注意电路板背面标有“+”的一端表示LED正极(引脚较长的是LED的正极)。电路板背面还标有“Y”、“R”、“G”、“B”,表示所插入的LED的颜色,其中Y表示黄色,R表示红色,G表示绿色,B表示蓝色。请按标识插入对应颜色的LED

未完。。。

全文详见《无线电》2014.06
