DIY一只可穿戴式电子表-《无线电》2014.08

2014-08-13 15:07:15

天气一热起来,很多爱好者受温度和场地限制,不得不向轻量级转移。于是,音响换成了耳塞,XBox换成了掌机,平时最喜欢用的焊台也换成了便携式烙铁。这次介绍的可穿戴式电子表就属于一个轻度DIY项目,只需要调动少量资源,占用一小块空间,利用碎片时间就可以完成。希望本文可以让你换个心情,在炎热的夏日里仍然体会到DIY所带来的乐趣。

BigTime

BigTime Seeed Studio Sparkfun代工生产的一个开源电子表套件(见图1),可以在Sparkfun 的官方网站下载到包括软硬件和结构设计在内的全部资料。这是一块基于Arduino 内核的电子表,最大亮点是它的便携性——玩家可以把它戴在手上。

套件包含制作所需的全部材料(见附表、图2)。电路部分非常简单,只有不到10个零件,其实就是一个带有Arduino 引导程序的ATmega328 最小系统。为了照顾初学者,设计上没有使用贴片元件,单片机也是预编程的,通电就可以工作。结构部分是激光切割成型的,电路板安装在有机玻璃材质的表壳里,电子表可以通过尼龙表带佩戴在手上。

■ 附表 套件材料

1片 预编程的ATmega328 双列直插式单片机

14 7 段数码管

132.768kHz 晶体振荡器

110kΩ 电阻

20.1μF 电容

1个 微动开关

120mm 纽扣电池卡子

1PCB

120mm 纽扣电池

43mm 螺丝

43mm 螺纹嵌件

1个 尼龙表带

4片 有机玻璃表壳

1本 说明书

组装

作为一个轻度DIY 项目,组装这块电子表所需的工具非常简单(见图3),我准备了两把便携式电烙铁,灰色的是充电式的,蓝色的使用3 5 号电池供电。

如上面提到的,电路部分只有少数几个零件(见图4),焊接过程不到10min。需要注意的是,单片机第1 脚是被剪掉的,1脚对应的焊盘也是盲孔。这是因为受表壳高度所限,单片机没有配备插座,而是直接安装在电路板上,如果搞错了方向,焊好的芯片就很难拆除。1 脚的盲孔可以有效避免方向颠倒的问题。

这是我第一次使用便携式电烙铁,对这种不太常见的焊接工具的性能也没多大把握,正好借助这个项目做个测试。

28314

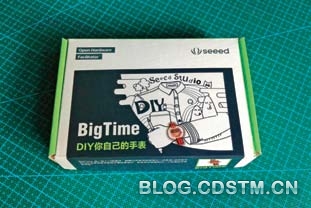

■ 图1 BigTime 的包装盒

28315

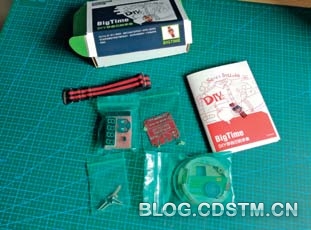

■ 图2 BigTime 套件包含的材料

28316

■ 图3 组装所需的工具


未完。。。

全文详见《无线电》2014.08
