全国“少年电子技师”科普活动推荐使用套件辅导-闪光灯

2015-08-25 09:51:27

张军

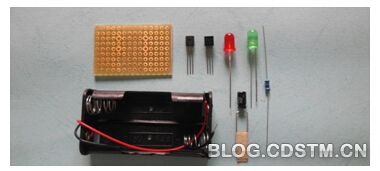

本套件是全国“少年电子技师”科普活动推荐使用的套件10,电路散件如图1所示。

34624

      1 闪光灯电路套件

附表 套件配置

三极管

90149015,各1

电解电容

10μF1

电阻

270kΩ

发光二极管

2

电池盒

1

万用印制板

1

教学目标

1)学会分析电路的工作原理;

2)学会根据原理图进行布线安装。

适用范围

本电路着重训练根据原理图进行布线安装,并能对电路进行分析和对原理进行理解。适用于少年电子技师B1级技师和A段(高中)2级技师的实习内容。建议完成课时为2课时,教师也可根据实际教学情况调整学时。

电路原理

电路接通,VT1VT2截止。发光二极管熄灭,电源经过发光二极管对电容C充电。电容C两端电压差增大。VT1b极电位降低,VT1VT2导通,发光二极管点亮。电容CVT2ce结放电。电容C两端的电压差逐渐减小,VT1b极电位升高,进而截止。两只发光二极管同时闪烁。该套件可用于航标灯、告警灯等。图2所示为电路原理图。

34625

2 闪光灯电路原理图

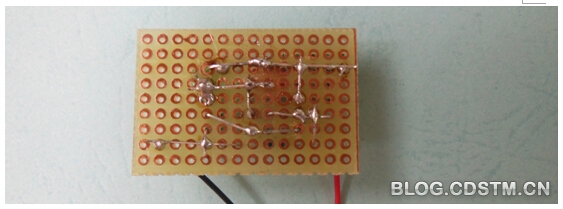

本套件采用万用印制板,主要的目的是训练安装面的布局和焊接面的布线。由于是体验式训练,采用简单电路练习,有助于学生成功。从原理图可以看出,电路只有一处交叉点,因此用安装面将电解电容跨接的方法即可解决。焊接面的布线主要解决的是导线互不相碰的问题。图3所示为布线参考。

34626

     图3 布线参考

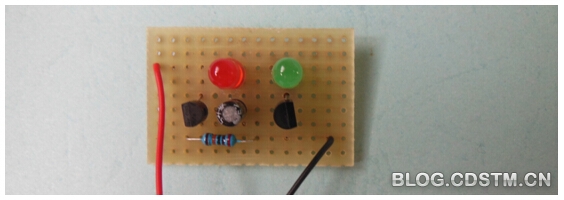

    安装面在设计时要注意,元件整体应在整个印制板的中心位置,尽量考虑对称性,图4所示为最后的成品。

34627

      4 安装后的成品

通电实验

接通电源后,如果安装无误,两只发光管同时闪亮。如果没有反应,应立即取出电池,检查有无短路故障,初学布线的人一般都会出现短路现象,另外检查电池盒是否接触良好。
