用酸奶盒制作管道迷宫

2016-03-31 17:06:49

赵宇

2015年,“柴火创客教育工作坊“中我们为大家介绍了12款柴火创客空间的工作坊活动。新的一年,新的开始,2016年,“创客教育工作坊”将继续为大家分享新鲜的工作坊活动和项目。与2015年不同的是,2016年度,本栏目将为大家奉上来自全国各地不同的工作坊大餐,以满足大家不断挑剔的胃口。下面就和本刊一起来享受这创客教育的盛宴吧!

38198

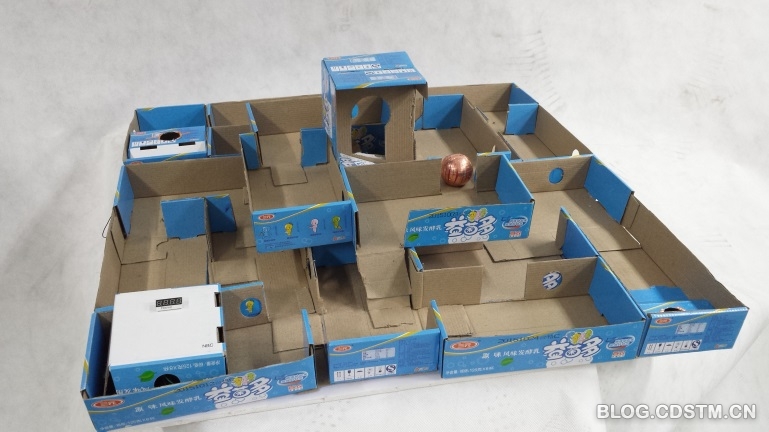

人类建造迷宫已经有几千年的历史,现代人们把它变成了益智玩具,在电脑和手机上也很容易找到各样的迷宫游戏,而今天我们要用废弃的酸奶盒来搭建一个可以计时的管道迷宫。

主要材料:酸奶纸盒若干、Arduino unoR3 x1、四位八段数码管x15mm导电铜箔x1、海洋球x1、公对母头彩色排线x12、公对公头杜邦线X19V电池及转换插头x1、红黑导线5m

主要工具:剪刀、美工刀、热熔胶枪



一、           结构部分

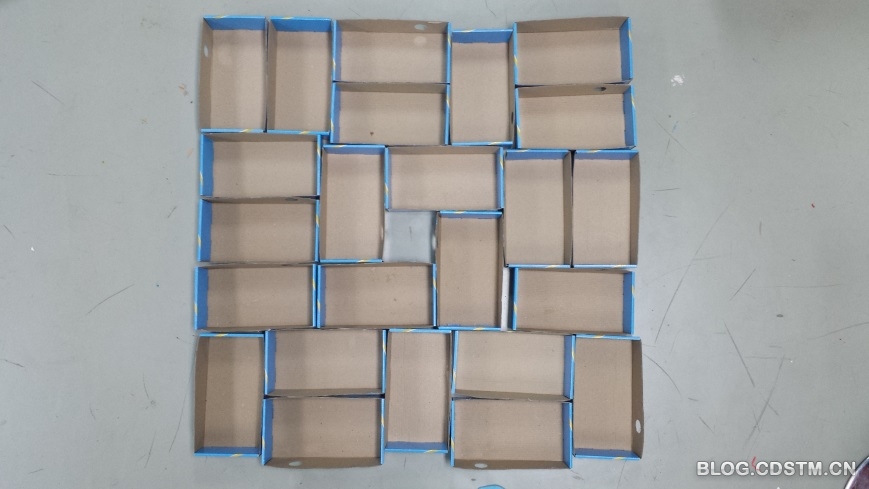

将酸奶盒排成宽度为1m左右的方形,这样的大小适合24人共同游戏,酸奶纸盒较软,若想做得更大,则需在底部加衬板避免变型,建议边长最大不超过1.2m

在排列好的酸奶纸盒上设计迷宫路线,用铅笔做好标记。当然也可搭成多层结构,可以大胆地发挥你的创意使管道迷宫有多样的变化。

38199

纸盒做的迷宫

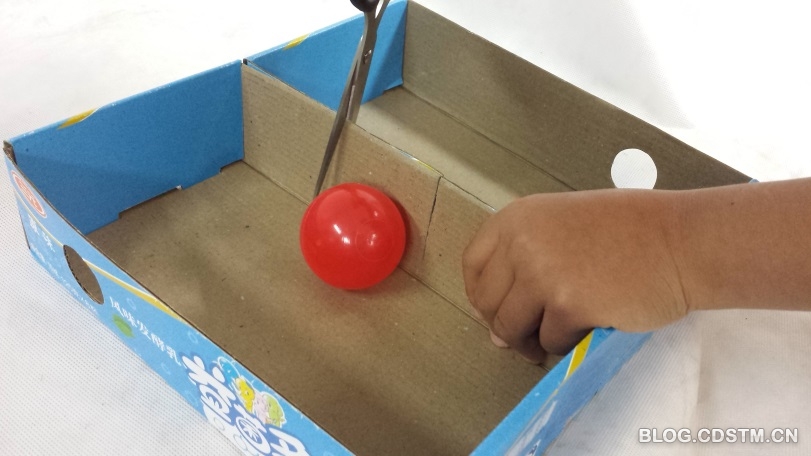

根据迷宫线路设计标记,使用剪刀和美工刀配合,参考球的直径,将酸奶盒剪开豁口,然后使用热熔胶枪将结构固定。需要注意的是,在酸奶盒的边缘有圆孔,在涂胶时要避免热熔胶从圆孔漏出,发生烫伤危险,最好戴上隔热手套进行防护。

38200

准备走迷宫的小球

二、电路部分

为了增加管道游戏的趣味性和竞赛性,可以为管道游戏加入计时装置,使用四位数码管显示完成管道游戏所用的时间。

 38201

四位八段数码管示意图

Tips:数码管原理

数码管是一种半导体发光器件,基本单元是发光二极管。图3所示为四位八段数码管。四位是指数码管可显示4位数字,每一位由7个组成数字的发光二极管单元和一个小数点组成,共8段。图4所示为四位八段数码管的管脚定义,12344个数码管的位置,abcdefg分别是数码管的字段,h对应的是小数点。

数码管可分为共阴极数码管和共阳极数码管,不同类型的数码管,除了它们的硬件电路有差异外,编程方法也是不同的。数码管应用非常广泛,常用来显示日期、时间、温度等。



(未完。全文详见《无线电》杂志2016年第3期)
