02旋转镜像原理及应用

所属专辑：旋转镜像

日期： 2011-01-13

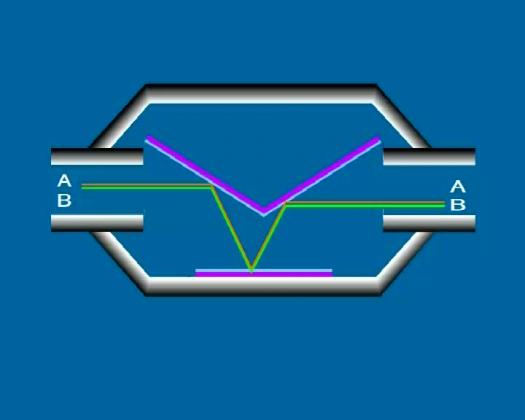

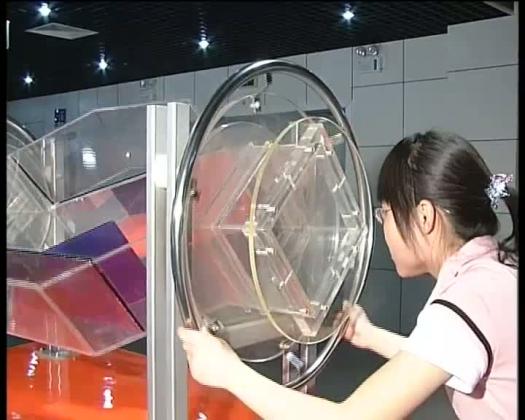

简介：本展品内部装有三面镜子，并按一定角度组合，使得光线从一端必须经过三次反射才能到达另一端，旋转本装置，三块平面镜同时转动，但三块平面镜对入射光三次反射的位置起了变化，因而出现左右，上下颠倒的影像。\n 我们对该展品做了一幅剖面图，将平面反光镜分别命名为一号镜，二号镜和三号镜，其中一号镜、二号镜之间的夹角为120度，成轴对称分布，三号镜位于一号镜和二号镜的对称轴上且被对称轴垂直平分，从左方射入在水平方向上平行的两条光线A和B，根据光线反射定律，它们的反射过程是这样的（动画表示…………………………………………………………）\n 可见，两条光线在经过三次反射之后，相对位置发生了颠倒，如果A和B在垂直方向上平行，那么在经过三次反射后，二者的相对位置不会改变。这就意味着，当展品处于水平姿态时，所有的入射光线会发生左右颠倒现象，处于垂直姿态时，所有的入射光线则发生上下颠倒现象。\n 这套展品是光学潜望技术的简单应用，其根本原理是光线的多次反射。在军事用途上，光学潜望有着较为广泛的应用，如潜艇和坦克的潜望镜，大口径激光雷达，高倍军事望远镜等。其中，我们最熟悉的应该是潜艇的潜望镜了，通过它潜艇的成员在水面以下就能观察海上的情况。潜望镜的基本原理我们可以这样来表示。 \n 目前，在民用领域，光学潜望技术主要用于卡片式数码相机的镜头制造中，一般光学变焦镜头会在相机外伸缩镜头来变焦，而潜望式变焦镜头的光学组件在相机内部垂直移动来改变光学变焦性能！这样可以使机器更紧凑，也使机器可以制造的更小巧；其他民用设备仪器如显微镜，天文望远镜等也都不同程度的应..
