通过手势控制的体感音响-《无线电》2012年第12期

2012-12-26 15:38:51

    20123

    在一些科幻电影中,我们经常能看到人们用手指在空中划动几下就可以控制一台机器。现在我要介绍一款音响,它不是一台普通的音响,而是一款能感知手势的音响。没有开关,没有按键,甚至连一个音量控制旋钮都没有,完全通过探测你的手势来实现开/关机、音量的增/减等操作。

你一定想知道它是怎么工作的,原理其实很简单,就是使用传感器来测量手与机器的距离,根据不同的距离来控制音响,整个系统的构成如图1所示。当然这是一维探测,如果有两个传感器水平放置,通过计算两个传感器与手的距离差就可以进行二维控制。

 20121

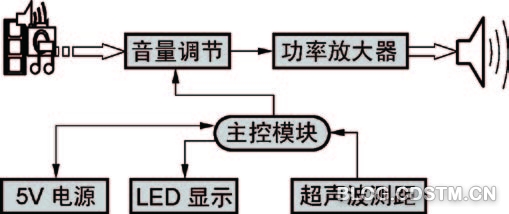

1 体感音响的系统构成

材料准备

□ 测距传感器

    目前市面上比较流行的测距方法有3种:无线电测距(也就是常说的雷达)、激光测距和超声波测距。无线电测距在这里显然不行,我们的测距探头要求达到毫

米级的精度,而且长时间的电磁辐射会对身体造成伤害。至于激光测距,探头通常造价不菲,另外过强的激光束可能伤害到眼睛。因此,最合适的要数超声波测距了。超声波只是发射出听不见的声音,精度可以保证,还存在盲区小的优点,不会发生手晃动一下,传感器就失去目标的现象。

为了简化硬件设计,最好购买现成的模块,实物如图2所示

20122

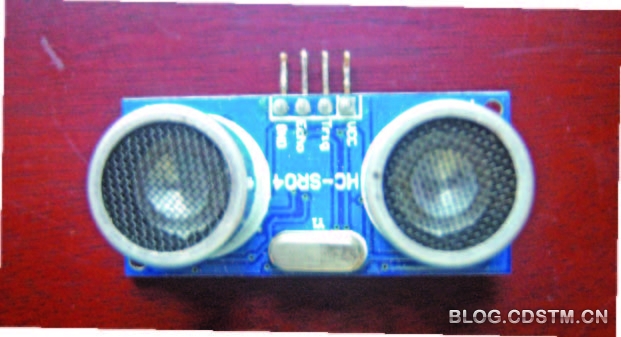

图2 超声波测距模块

 □中央控制器

51内核的片机牢牢地占据着微控制器市直到在也是初学者嵌入式系选择然而任何事物都有一个生命周期51内核的先天不足越来越明CISC的复架构使芯片数增加从而致功耗高时钟频以提高RAMROM容量普遍偏小使其很运行嵌入式实时操作系致研周期加从目前的形来看ARM公司Coretex-M3内核的STM32系列微控制器最合适不STM32F103RBT6芯片十余元的价格来很多令人兴奋的配置最高72MHz时钟频USB2.0I2CUSARTSPIIISCAN等接口128KB的片内Flash20KBRAM49I/OGPIO)、8个定20mA的灌流直接驱动LED……最主要的是可以运行μC/OS-II等流行的嵌入式操作系料也相当在网上可以找到很多开有的不但附很多源代甚至提供视频教程配套籍等因此不管你是老手是新手都是很一学的

篇幅限制,未完待续,全文详见《无线电》2012年第12期
