超多功能的六管荧光数码时钟-《无线电》2014.04

2014-04-28 16:44:55

本文制作的时钟是在经过了多次电路选型、测试及打样的基础上正式完成的六管标准时钟。通过此次制作,笔者完整地实现了以高效的电压转换线路完成的正高压驱动的静态驱动的时钟电路。电路经过多月的连续通电测试,整体运行稳定,真正实现了USB电源驱动IV-11六管时钟的全新高效电路。希望能够通过此文与广大电子爱好者分享自己的电子制作经验与乐趣,在DIY中互相学习,共同进步。

27179

功能特点

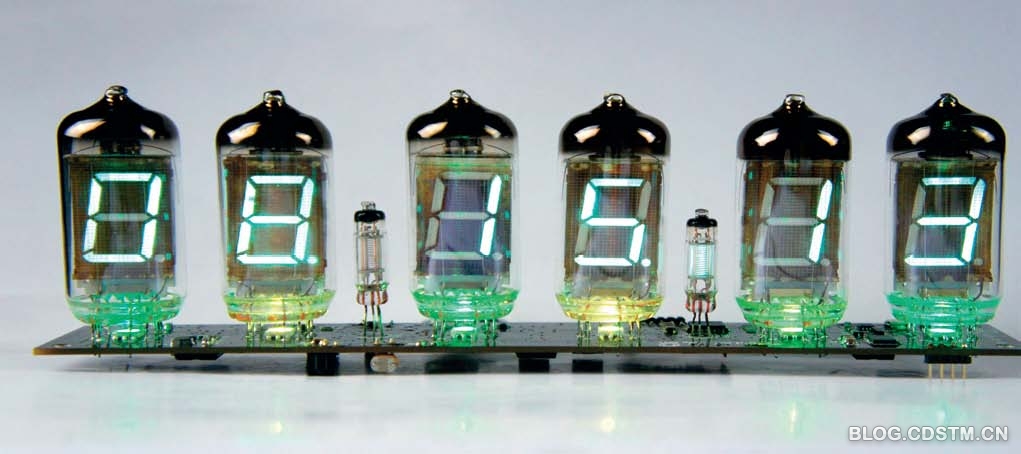

1)使用6IV-11型号的荧光数码管,完成时间与日期等信息的显示,管子尺寸大,显示效果优。

2)采用全静态驱动技术,选用正压驱动芯片完成显示管的驱动,整体电路简单明了,实际显示稳定,无闪烁。

3)使用新型8位双单片机驱动,一片完成所有显示驱动功能,另外一片则作为主驱动,负责整体运行控制。处理器间使用串口通信,整体运行速度快,具备更多的I/O引脚及程序空间,可连接更多的外部设备,实现更多的功能。

4 ) 支持红外遥控设置、支持CC1101无线模块、自动检测光线调整亮度,支持温度传感器。

5)软件实现超过10种以上的字符切换效果,整体显示效果优秀,可在任意亮度级下完美实现渐变过渡效果。

6)主电源使用常见的+5V供电,主供电接口为Mini USBMicro USB,由于使用了极高效率的电压转换电路,经试验,时钟可直连电脑USB口使用,同时为了支持更多的供电方案,板上也附带了圆插口及2.54mm间距的电源引出插座,以适应不同的供电方案。

7)使用SEIKO S35190作为RTC,板上设置有微型可充电锂电池提供后备供电,在断电后可长时间维持走时。

8VFD主供电部分采用高频BuckBoost专用芯片完成升压和降压工作,电路效率高,体积小。

9)荧光管下方选用集成ICRGB真彩LED作为底光显示器件,线路连接简单,可实现独立控制每个LED的色彩,同时实现任意灰度的真彩色显示切换,支持多种呼吸效果,整体显示效果绚丽多彩。

IV-11(ИB-11)数码管简介

IV-11荧光数码管的基本结构与相关参数已在先前发表的文章中有详细的描述,此管为标准大尺寸的8字真空荧光显示管,显示效果好。目前能买到的IV-11荧光数码管,除部分管子内板有一定程度的变色外,整体制作工艺优良,荧光粉无明显老化现象,依旧能够正常高亮度发光。在选配6只套管的的过程中,应选择显示品质接近、管子金属板色彩接近的管子组成一套使用,以获得较好的

视觉效果。

总体规划

整机的主供电计划采用5V直流电,主要考虑这一电压来源容易,既可以使用标准USB口供电,又可以使用小型的5V变压器供电。


未完。。。

全文详见《无线电》2014.04
