厦门海沧大桥主、散索鞍的吊装

所属专辑：厦门海沧大桥

日期： 2014-03-27

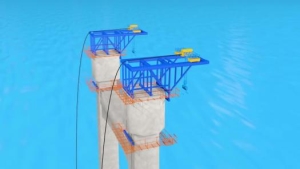

简介：主、散索鞍均采用门架、平车、滑车组、卷扬机组成的起吊系统起吊装置。由于堂主垂直，而散索鞍支墩向桥轴线方向倾斜，同时考虑到后续猫道、主缆架设施工，故主索鞍从东塔正面起吊。\n塔柱浇筑完成后，在塔柱顶部安装塔顶门架，塔顶门架有型钢制作的亮片桁架片组成，顶面设四道活动平联。起吊系统由平车、两台10t卷扬机、扁担梁、牵引卷扬机组成。索鞍由存放场地运至塔下，用50t吊车防止塔柱根部吊车点下，下方扁担梁与主索鞍链接后，先利用两台10t卷扬机同步提升，待索鞍提升至超过塔顶平面时停止并将提升卷扬机锁定，然后利用门架另一端的牵引卷扬机将平车向塔柱中心平移，到位后固定。\n而散索鞍则在支墩外侧起吊。散索鞍的吊装，起吊系统和主索鞍相同，将散索鞍起吊放置在支墩顶部后，调整并与散索鞍左板链接固定。
